方案概述
隨著城市的迅速發展，能源、環境問題已成為當今社會的重要難題。同時，城市集中供熱早已取代小鍋爐區域供熱成為一個趨勢。城市供熱地理位置分散，采集、控制功能要求穩定，安全性要求較高，通過調度中心的遠程監控系統對熱網系統中無人值守?fù)Q熱站進行實時監控是必不可少的。通過對各供熱管道和區域進行監測，是保證供熱質量的前提條件。
由于地理?xiàng)l件、網絡狀況、經濟因素、技術方面的原因，如果不能選擇合理的通訊組網方式，往往會使得通訊傳輸系統出現故障，從而影響供熱管網監控的安全性，穩定性。
本方案采用與廈門四信合作研發的物聯網水力平衡溫度監測終端、防盜暖監測終端、供暖監控平臺。水力平衡溫度監測終端和防盜暖監測終端基于LoRa技術方案，各自獨立工作、互不影響，傳輸距離遠，抗干擾能力強，超低功耗，工作穩定，實現無線連接。

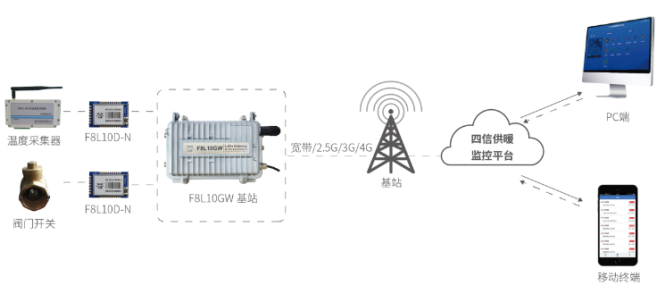

方案拓?fù)洌?/p>
采集終端可實現功能為：
1、水力平衡溫度監測終端：主要監測用戶室溫、回水、供水溫度，平時保持最低2ua的休眠狀態，每隔4小時喚醒一次，將溫度信息進行采集并主動上報給F8L10GW基站通訊單元；
2、防盜暖監測終端：監測用戶停供鎖閉閥開關狀態，當鎖閉閥開關狀態發生變化時候，啟動防拆報警功能，并主動上報給F8L10GW基站通信單元；
3、實現電池電量采集監測，當電池電壓低于3.3V時候進行報警處理，提示客戶更換電池；
4、實現心跳功能，可設置每隔一定時間主動上報心跳包給F8L10GW基站通訊單元，做到終端在線狀態的檢測；
F8L10GW基站通訊單元：
實現對采集終端狀態數據的采集，并提供前端采集的信息的轉發和上傳通道；
LoRaWAN中繼單元：
為了增強基站的范圍覆蓋能力，四信切合用戶實際應用場景，開發了LoRaWAN中繼功能，做到了盲區節點的全覆蓋；
供暖系統監測平臺：
模塊化設計、部署方便、操作簡便，實現數據實時查看、預警管理、數據分析、布點定位等功能；
●
產品介紹
1、F8L10GW 基站

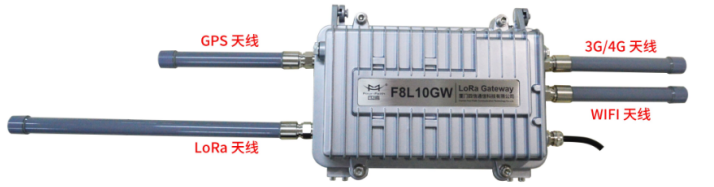

產品圖片
產品功能：
u支持LoRaWAN協議：ClassA、ClassC
u工作頻率：EU433、CN470-510、CN779-787、EU863-870、US902-928、AU915-928、AS923、KR920-923
u市區通信距離：6km，實際距離以測試為主；
u最大發射功率：23±2dBm
u天線接收靈敏度：最大-142dbm @LoRa ;
u通信帶寬：125kHz、250kHz、500kHz
u8個上行channel,1個下行channel
u實現安全可靠、低延時的無線傳輸技術
u通信速率：自適應鏈路速率
u工作模式：支持收發異頻、同頻
u定位功能：GPS
u上報服務器方式：3G/4G、有線以太網
u無線管理：WiFi無線管理及升級

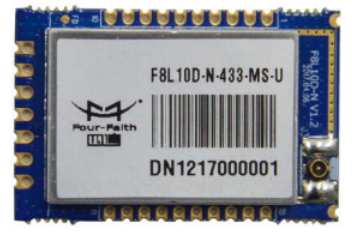

1、LoRa 模塊
產品功能：
u采用高性能工業級芯片
u電源輸入：DC 3.3～5.0V
u產品系列支持全球各地多種頻段:433/470/780/868/915 MHz
u低功耗設計，支持休眠和喚醒模式
u高接收靈敏度，通信距離更遠
u支持OTA空中升級
u支持空中喚醒功能
u6種射頻速率可調：0.3-5.5kbps
u發射功率設置靈活：5~20dBm
u支持多種封裝形式，單排2.54mm*7插針同時兼容半孔/雙排2.0mm*10插針兼容半孔，可以根據用戶自身需求靈活選擇使用
u支持多種天線連接方式，U.FL接口/SMA接口
u智能型數據模塊，上電即可進入數據傳輸狀態
u透?jìng)?、AT、API 3種工作模式選擇
u輸出標準3.3V TTL電平
平臺展示
l實時監測：24小時監視熱用戶的供回水溫度及室內溫度和鎖閉閥開關狀態；
l報警提醒：平臺收到報警信息時，以各種方式推送至相關值班及負責人員，提醒關注故障狀況，并及時采取相應措施消除隱患；
l數據分析：通過對采集終端的監測數據進行大數據分析，及時發現二次供暖失衡隱患，保障熱網在最佳工況下運行；
l歷史記錄：所有采集數據、告警信息及預警處理均有歷史記錄，并可供用戶查詢調閱；
l權限管理：系統可根據用戶實際業務流程和管理需求，給不同的操作人員分配不同的權限，從而提高系統整體安全性；
lAPP聯動：通過手機APP，相關授權人員可以隨時、隨地了解各區域、各樓層、各房間的監測情況，掌握熱用戶供暖狀態，接受報警信息，進行遠程預警及預警處理

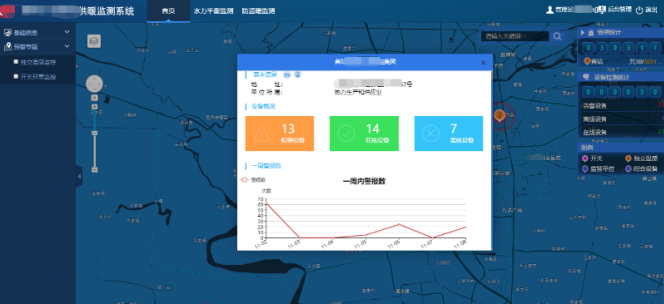

地圖設備定位、預警提示

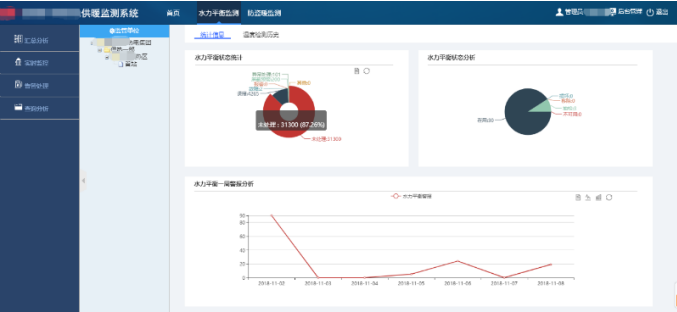

設備統計分析

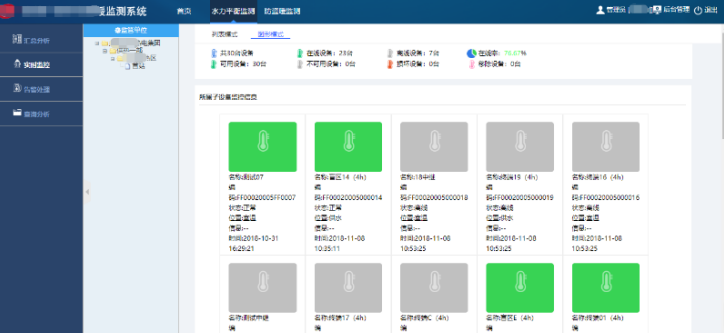

圖形化實時監控

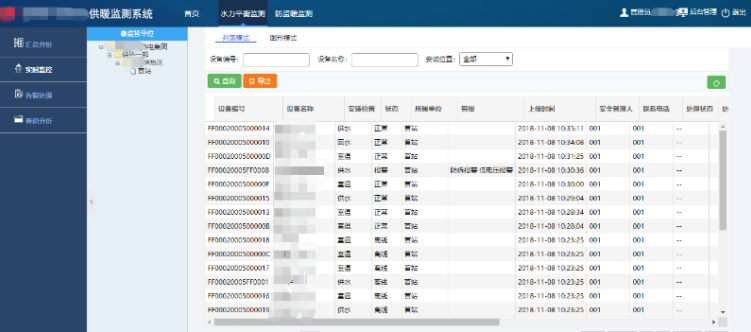

實時監控-告警處理
實際應用
以下為遼寧省某供熱集團采用四信-供暖檢測系統，在某小區的實際應用案例。

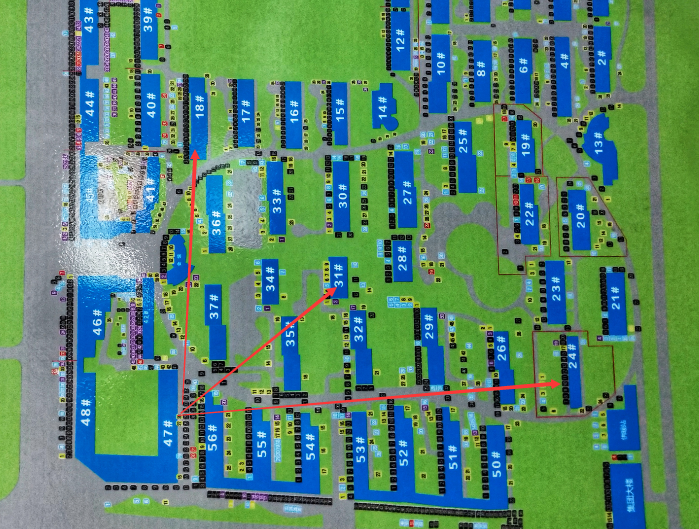

小區供暖管道井及樓層分布圖：

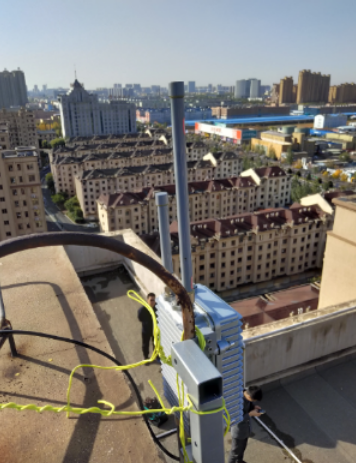

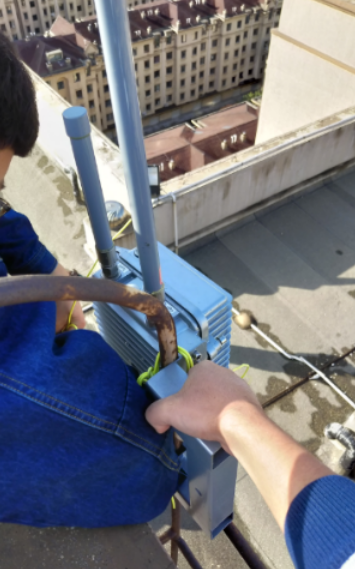

制高點的基站安裝：

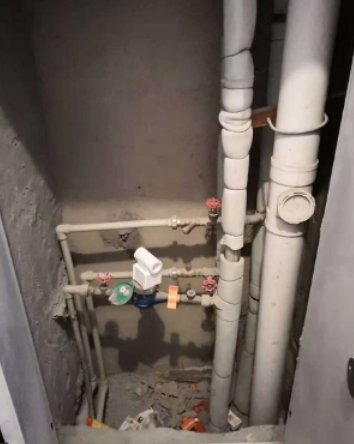

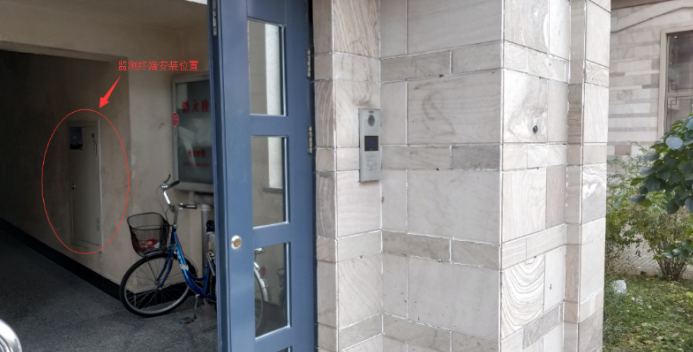

管道井內的監測終端：
網絡部署測試情況及數據展示

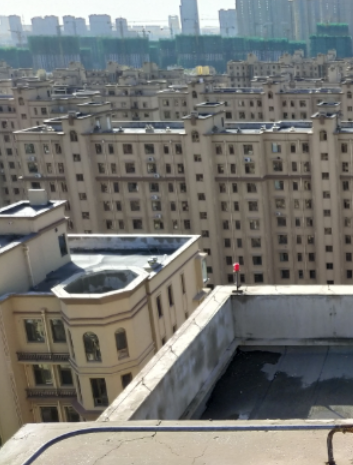

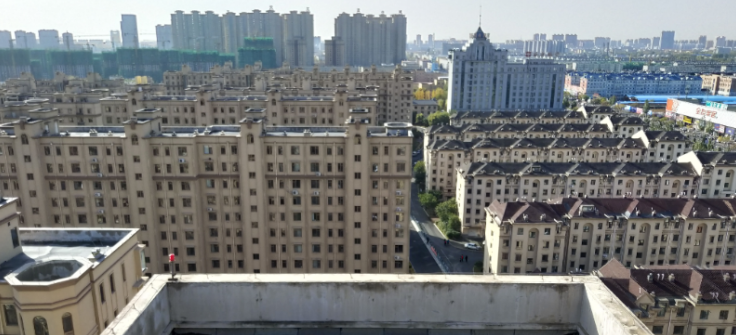

1、F8L1OGW 基站安裝，基站安裝在小區制高點47#?樓15層頂樓；
2、節點放置測試結果：
①、距離基站最近的四個方向的樓層，1-15層可完全覆蓋；
我們?nèi)∫恍﹨⒖键c(diǎn)，實測數據如下：
47#，11樓以上通信正常；
56#，1樓以上均通信正常；
55#，1樓丟包，2樓以上通信正常；
54#，1-2樓丟包，3樓以上通信正常；
37#，1樓以上通信正常；
35#，1樓以上通信正常（部分1樓管道井存在盲點）；
?、?、通訊距離上，往小區邊界大樓24#樓（距離基站500米左右）的高樓層管道井布置節點，均能穩定通訊，可見在沒有大量遮擋的情況下，通信距離并不會過度衰減。
?、邸⒅欣^效果：在55#樓部署中繼，35#、37#、54#、55#的盲區（底樓層）均能有效覆蓋；
3、部署經驗
?、?、由于節點均放置在管道井內測試，所以實際穿透的墻體比正常放在室內的還多；
②、吸盤天線的性能比FPC內置天線有多穿透1棟樓的效果；
?、?、合理的部署LoRaWAN中繼，能有效的覆蓋盲區節點，增大基站覆蓋面積。
